Módulo de barramento West MLC 9000+ que substitui o código MLC9000BM220MB usado em extrusoras Rulli Standard. Para reformar o painel, a West indica o KS Vario; a equipe confere o código da etiqueta e a rede da máquina antes da cotação.

  • Compatibilidade conferida antes da cotação
  • Envio em até 24 h para produtos em estoque
  • Garantia de 3 anos
Solicite Cotação via WhatsApp

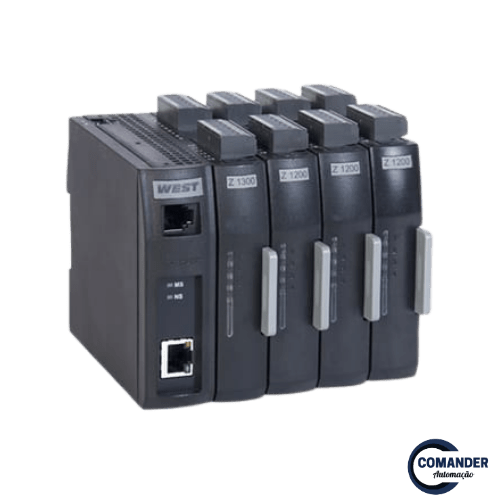

Controlador Rulli Standard (imagem ilustrativa)

Solicite Cotação

Agiliza o orçamento

Você recebe uma cópia do pedido por e-mail.

Atendimento técnico

Precisa da peça certa? Fale com a equipe.

Qual é a sua situação? Escolha uma opção: a conversa no WhatsApp já começa com o assunto certo.

  1. 1
    Mande o código ou a fotoda etiqueta, do modelo ou da aplicação
  2. 2
    A equipe confereo código e a aplicação antes de cotar
  3. 3
    Cotação e envioem até 24 h para produtos em estoque, com garantia de 3 anos

Descrição do Controlador Rulli Standard

Em extrusoras de plástico Rulli Standard, o controle de temperatura das zonas pode ficar a cargo de um sistema West MLC 9000+, montado em trilho DIN dentro do painel e ligado à IHM ou ao CLP pela rede.

O código desta página é o MLC9000BM220MB. Ele não controla zona nenhuma: é o módulo de barramento (BCM, na sigla da West), o primeiro do trilho, à esquerda. O BCM alimenta os módulos de malha, guarda uma cópia da configuração e conversa com a IHM. Quando ele falha, a IHM costuma perder todas as zonas de uma vez.

A Comander é distribuidor oficial West e fornece o módulo da linha oficial.

Controlador Rulli Standard

Pelas instruções de instalação e pelo guia do usuário da West:

O quêComo é no MLC9000BM220MB
Funçãoalimenta e comunica até 8 módulos de malha; guarda a configuração do sistema
Alimentação18 a 30 Vcc, até 30 W
Rede de campoModbus RTU em RS485, borne de 3 vias: Tx/Rx+ (A), Tx/Rx- (B) e Common, para a malha do cabo
Ajustes da redeendereço de 1 a 247; 4800, 9600 ou 19200 baud; paridade nenhuma, par ou ímpar
De fábricaendereço 96 e 9600 baud
Porta de configuraçãoRJ11 (RS232), só para o software MLC 9000+ Workshop
Tamanho30 mm de largura, 100 de altura e 120 de profundidade

No código, BM220 é o hardware com a porta RS485, e MB, o firmware Modbus. Outros BCM da série falam outra rede, como o BM230-DN (DeviceNet), o BM240-PB (Profibus DP), o BM250-EI (EtherNet/IP) e o BM250-MT (Modbus TCP). Nenhum deles entra no lugar do BM220-MB sem mudar a IHM ou o CLP. Etiqueta apagada em parte? O decodificador de código West mostra o que cada trecho quer dizer.

Descrição da Série MLC 9000+

O sistema ocupa o endereço do BCM e até 8 acima dele. Com o endereço 96 de fábrica, os módulos de malha respondem de 97 a 104, pela posição no trilho: o mais perto do BCM é o 1. A West reserva esse acesso direto a cada módulo para ajuste e diagnóstico; no dia a dia, a IHM lê os blocos de dados pelo endereço do BCM. Não troque a ordem dos módulos na manutenção: o endereço de cada um vem da posição, e o BCM confere a variante de cada posição e deixa inibido o módulo que não bate com a configuração gravada.

A West tirou o MLC 9000+ de linha e indica no lugar o sistema KS Vario, com até 30 malhas no trilho. Segundo a West, o produto que sai de linha tem suporte por pelo menos 5 anos, conforme a disponibilidade de componentes. A cotação confirma se o BM220MB ainda está disponível.

Aplicações do Controlador Rulli Standard

  • extrusoras com várias zonas no cilindro, no cabeçote e na matriz, em que a IHM mostra as temperaturas e ajusta os setpoints;
  • linhas de coextrusão e painéis com mais de 8 módulos de malha, que têm mais de um BCM, cada um com o seu endereço.

A IHM lê um bloco de dados e escreve em outro (os data assemblies, com 256 palavras no total). Os dois são montados no Workshop e gravados no BCM. Sem essa configuração, o BCM pode estar bom e a IHM continua sem dados. Outras máquinas de plástico estão no controlador de temperatura para extrusora e injetora.

Mais informações sobre Controladores

O defeito é mesmo no BCM?

Antes de pedir a peça, olhe os LEDs do BCM. Pela tabela de diagnóstico da West para o Modbus RTU:

LEDAceso comoQuer dizer
MS (módulo)apagadoo BCM não recebe alimentação
MSverdealimentado, funcionando
MSvermelhofalha na porta Modbus, inclusive erro de CRC nas mensagens recebidas
NS (rede)apagadosem comunicação
NSverde piscandocomunicação Modbus normal
NSvermelhoerros nos pacotes Modbus

Com o MS apagado, meça primeiro os 18 a 30 Vcc nos bornes da alimentação (+24V no 1, 0V no 2) e confira o fusível: o manual recomenda chave de dois polos e fusível de 2 A retardado, ou disjuntor de 2 A curva C.

Com o BCM alimentado e a IHM sem dados, o guia da West segue este roteiro:

  1. O LED da rede (porta RS485) não pisca: confira o cabo, a polaridade (A com A, B com B), a velocidade e a paridade nas duas pontas e o endereço. Depois, volte ao começo.
  2. Pisca, mas o software de configuração não lê o MLC 9000+ pela porta RS485: aí o manual manda trocar o BCM.
  3. O software lê: o BCM está bom. Se a IHM ou o CLP não fazem o teste de retorno do Modbus (função 08), o defeito é no hardware dele; se fazem, no programa.

A medição é serviço de eletricista habilitado: no mesmo painel há tensão de rede nos relés dos módulos de malha e nas resistências.

O BCM novo chega em branco

O BCM novo não tem configuração. Para ele, o guia rápido manda escolher Create a new System Configuration no Workshop. A opção Load an existing System Configuration from the disk abre um arquivo salvo antes no computador. O assistente do BCM ajusta o endereço, a velocidade e a paridade que a IHM espera, e o Download grava tudo no MLC 9000+. Pelo guia do usuário, a mudança de endereço, velocidade ou formato só vale depois de desligar e religar o BCM.

Se o BCM de hoje ainda funciona, salve agora: Upload System Configuration from a connected device lê o sistema pela porta RS232, e File | Save as guarda o arquivo. O kit MLC 9000-AN111 traz software, cabo e guia. O guia rápido pede Windows 2000 ou XP e porta RS232 no computador: confira antes a máquina que vai ser usada. O passo a passo para salvar está no post sobre como migrar do MLC 9000+ para o KS Vario.

Qual é o seu caso?

  • O BCM queimou e a extrusora precisa voltar. Peça o mesmo MLC9000BM220MB e separe o arquivo da configuração.
  • Não há arquivo. A configuração é refeita no Workshop, com o endereço, os blocos de dados e as malhas que a IHM usa.
  • O painel vai ser reformado ou o código não está mais disponível. O caminho é o KS Vario. No Modbus, o acoplador de rede dele usa RS485 ou RS422 num conector Sub-D de 9 pinos, de 2400 a 38400 baud. A ponta do cabo e o programa da IHM precisam ser refeitos. Veja como ligar o par A e B do Modbus RS485.
  • Extrusora nova ou troca da marca do controle. O KS Vario é o ponto de partida.

O que mandar para cotar certo

  1. Foto da etiqueta do BCM e do trilho inteiro, tirada por quem é habilitado.
  2. A cor dos LEDs MS e NS com a máquina ligada.
  3. Quem lê o BCM: IHM, CLP ou supervisório, e o endereço e a velocidade, se souber.
  4. Se existe o arquivo da configuração salvo.
  5. Se a extrusora está parada ou se a troca entra numa reforma.

A equipe da Comander confere o código e a aplicação antes da cotação. Os controladores West, KS Vario incluído, têm garantia de 3 anos. O envio sai em até 24 h para produtos em estoque, e o prazo é confirmado na cotação.

Perguntas e Respostas sobre Controlador Rulli Standard

O módulo vendido é uma peça Rulli Standard?

Não. É um módulo da linha oficial West que substitui o código usado na extrusora Rulli Standard; o nome aparece aqui só para identificar a máquina.

Posso trocar o BCM com a extrusora ligada?

Não. Os módulos de malha admitem troca a quente, com as tensões perigosas isoladas antes de soltar os conectores; o BCM, não. O manual manda tirar a alimentação de todos os equipamentos do painel antes de instalar ou retirar o BCM.

Troquei o BCM e a IHM não acha as zonas. O que conferir?

O endereço, a velocidade e a paridade gravados no BCM novo: precisam ser os que a IHM espera, e só valem depois de desligar e religar o BCM. Se ainda faltar dado, veja se a configuração das malhas e dos blocos de dados foi carregada.

Posso usar um BCM com Profibus ou Ethernet no lugar?

Só se a IHM ou o CLP também mudarem para essa rede. Na reposição, o final MB, de Modbus RTU, precisa ser mantido.

Mande pelo WhatsApp ou pelo formulário desta página a foto da etiqueta do BCM, a cor dos LEDs MS e NS e se existe o arquivo da configuração.

Rulli Standard é marca do seu titular. O nome e o código aparecem aqui só para identificar a peça e o equipamento em que ela é usada. A Comander não é fabricante nem representante dessa marca.
