Indicador de Processo Digital para Painel: Entenda o Que é

Equipe Comander Automação · publicado em 29/01/2026 · atualizado em 25/10/2026

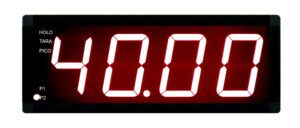

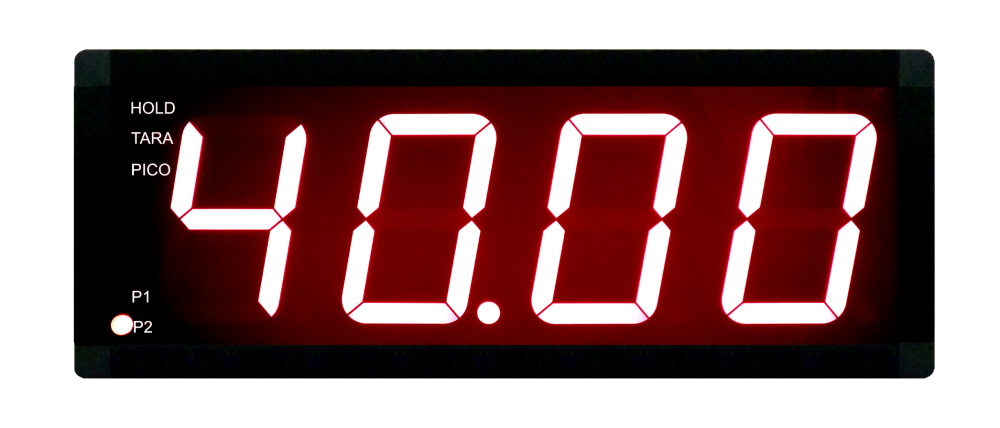

Display digital vermelho de um indicador de processo mostrando 40.00, com as marcações hold, tara e pico

O indicador de processo digital é o instrumento de painel que recebe o sinal de um transmissor, como 4 a 20 mA ou 0 a 10 V, e mostra o valor na unidade do processo: bar, metros, litros, m³/h ou porcentagem. Ele não regula nada: mostra, guarda a máxima e a mínima, aciona alarmes e repassa a leitura ao CLP. Nos West 6010+ e 8010+, a exatidão é de ±0,1% da faixa de entrada ±1 dígito, com 4 leituras por segundo, segundo o datasheet do fabricante.

O que é um indicador de processo digital?

Na fábrica, quase toda grandeza que não é temperatura chega ao painel por um transmissor: o de pressão do ar comprimido, o de nível do tanque, o medidor de vazão da água de resfriamento. O indicador de painel lê esse sinal padronizado e mostra o número que o operador entende.

A conta é uma regra de três. Num transmissor de 0 a 10 bar com saída de 4 a 20 mA, 4 mA é 0 bar, 20 mA é 10 bar, e 12 mA é 5 bar.

GrandezaDe onde vem o sinalO que o operador lê
Pressãotransmissor de pressãobar ou kgf/cm²
Níveltransmissor de nível ou de pressão hidrostáticametros, % ou litros
Vazãomedidor de vazão com saída analógicam³/h ou L/min
Posiçãosinal de posição de válvula ou de atuador% de abertura
Temperaturatermopar ou PT100 ligado direto°C

Termopar e PT100 entram na mesma entrada, escolhidos no menu: veja o guia do indicador de temperatura digital.

Como o indicador lê o sinal de 4 a 20 mA?

No 6010+ e no 8010+, a entrada linear lê sinais em mA, mV e V (os oito tipos estão na tabela abaixo). Três parâmetros fazem a escala (nomes do manual da West):

  • Scale Range Lower Limit: o valor mostrado no começo do sinal;
  • Scale Range Upper Limit: o valor mostrado no fim do sinal;
  • Decimal point position: onde fica a vírgula (XXXX, XXX.X, XX.XX ou X.XXX).

A escala vai de -1999 a 9999. O transmissor de 0 a 10 bar, com uma casa decimal, aparece de 0.0 a 10.0.

Por que 4 mA, e não zero? Porque o zero "vivo" denuncia o fio partido. Segundo o manual da série Plus, nos sinais lineares a detecção de quebra vale só para 4 a 20 mA, 1 a 5 V e 2 a 10 V: com o laço aberto, o display avisa, e os alarmes agem como se a leitura caísse abaixo da faixa.

Sinal do transmissorO indicador percebe o fio partido?Na fábrica
4 a 20 mAsimum alarme de baixa avisa do laço aberto
1 a 5 V ou 2 a 10 Vsimo mesmo, em tensão
0 a 20 mA, 0 a 5 V ou 0 a 10 Vnãofio solto parece processo parado ou tanque vazio
0 a 50 mV ou 10 a 50 mVnãosinal pequeno: cabo blindado, como todo sinal analógico

Quem alimenta o transmissor?

Muitos transmissores de 4 a 20 mA são alimentados pelo próprio laço e precisam de 24 Vcc no painel. No 6010+ e no 8010+, essa fonte pode vir no indicador: o cartão de fonte para transmissor entrega 24 Vcc não regulados, até 22 mA, segundo o manual, e vai na posição de saída 3. Sem ele, entram mais uma fonte e mais bornes no painel.

Escala em vários pontos e tara: para que servem?

Escala em vários pontos (Multi-Point Scaling). No tanque cilíndrico deitado, o nível sobe por igual, mas o volume não: com a escala comum, o display erra os litros. A escala em vários pontos corrige isso com até 9 pares: o ponto do sinal, em % da faixa de entrada, e o valor a mostrar ali, tirados da tabela de volume do tanque. Vale só para entradas em mA, mV e V.

Tara. Zera a leitura do momento, ajustando o offset (PV Offset) com o valor igual e oposto ao lido. O manual cita o transmissor que não dá zero verdadeiro e a pesagem, para descontar o recipiente. Sai pelo teclado, pela entrada digital ou pela RS485, com a função habilitada no menu.

O que o indicador faz além de mostrar?

  • Alarmes: até 5, de alta, de baixa ou combinados (OU lógico), com ou sem trava no relé: pressão mínima do ar, nível máximo contra transbordo.
  • Registro: a máxima, a mínima e o tempo em que o alarme 1 ficou ativo desde o último zeramento.
  • Retransmissão: um cartão linear repete a leitura em 4 a 20 mA, 0 a 20 mA, 0 a 10 V, 2 a 10 V ou 0 a 5 V para o CLP, na escala escolhida.
  • RS485: com Modbus ou ASCII, para o supervisório ler o valor. Ocupa a posição da entrada digital (Opção A), então é uma ou outra.

Segundo o manual, o indicador não controla o processo nem tem aprovação para aplicação crítica de segurança.

6010+ ou 8010+: qual formato?

West 6010+West 8010+
Formato1/16 DIN, 48 x 48 mm1/8 DIN deitado, 96 x 48 mm
Recorte do painel45 x 45 mm92 x 45 mm
Altura dos dígitos10 mm13 mm
Cor do displayvermelho ou verde fixovermelho, verde ou troca de verde para vermelho no alarme

O West 6010+ é o 48 x 48 da série Plus. O West 8010+ tem dígitos maiores, para leitura de longe, e a troca de cor chama o operador no alarme. Para conferir o recorte, use a ferramenta de formatos DIN e recortes. Os outros instrumentos de painel estão na página de indicador de processo.

Como ligar o sinal sem errar?

Atenção: há tensão de rede nos bornes. A ligação é feita com o painel desligado, por pessoa habilitada. O manual da série Plus pede:

  • conferir na etiqueta a tensão de alimentação antes de energizar;
  • cabo blindado em todo sinal analógico, com a malha aterrada de um lado só, de preferência no transmissor;
  • o cabo do sinal a pelo menos 150 mm dos cabos de força quando correm em paralelo.

Os números dos bornes estão no manual de cada modelo. Na partida, o parâmetro Raw Process Variable value, na Setup Mode, mostra o sinal cru em mA, mV ou V. Se ele marca 12.0 mA e o display mostra um valor estranho, o erro está na escala; se não chega a 4 mA, está no laço. Os menus, passo a passo, estão no manual e configuração do 6010+ e do 8010+.

O que mandar para cotar o indicador certo?

  • a grandeza, a faixa e o sinal do transmissor;
  • se o transmissor é alimentado pelo laço e precisa da fonte de 24 Vcc no indicador;
  • a unidade do display e se o sinal pede escala em vários pontos;
  • quantos alarmes, de alta ou de baixa, com ou sem trava;
  • se a leitura vai ao CLP: retransmissão (em qual sinal) ou RS485;
  • a alimentação e o recorte: 45 x 45 ou 92 x 45 mm;
  • na reposição, a foto da etiqueta.

Distribuidor oficial da West, a Comander monta os cartões de saída da série Plus e entrega o indicador na configuração do código pedido. A equipe confere o código e a aplicação antes da cotação. Os indicadores West têm garantia de 3 anos. O envio é em até 24 h para produtos em estoque, e o prazo é confirmado na cotação.

Perguntas frequentes

O indicador de processo pode desligar uma bomba?

O relé de alarme pode parar a bomba no nível máximo. O relé simples é de 2 A resistivos em 240 Vca, segundo o datasheet; carga maior passa por um contator. Para manter pressão ou nível no ponto, o caminho é um controlador.

O display mostra aviso de erro com o transmissor ligado. O que verificar?

Em 4 a 20 mA, o aviso de quebra aparece quando a corrente fica abaixo da faixa: fio solto, polaridade invertida ou transmissor sem alimentação. Confira o sinal cru no Raw Process Variable value. O tipo de entrada errado no menu também pode dar aviso de erro.

Posso ligar o indicador em série no laço que já vai ao CLP?

A entrada de mA do 6010+ e do 8010+ tem 5 ohms, segundo o datasheet. Quem decide é o transmissor: a soma das cargas (CLP, indicador e cabo) precisa caber na carga máxima do datasheet dele. Se não couber, use a retransmissão do indicador.

Resumo

PerguntaResposta curta
O que é?instrumento de painel que lê o sinal do transmissor e mostra o valor na unidade do processo
Controla?não; mostra, alarma, guarda a máxima e a mínima e retransmite
Por que 4 a 20 mA?o indicador percebe o fio partido; em 0 a 20 mA ou 0 a 10 V, não
Quem alimenta o transmissor?o cartão de fonte de 24 Vcc do indicador, ou uma fonte no painel
E o sinal que não é linear?escala em até 9 pontos, só em mA, mV e V
Qual West?6010+ no 48 x 48, 8010+ no 96 x 48

Tem um transmissor sem leitura no painel ou um projeto novo? Mande a faixa e o sinal do transmissor (por exemplo, 0 a 10 bar em 4 a 20 mA), ou a foto da etiqueta do indicador de hoje, pelo WhatsApp ou pelo formulário desta página.
