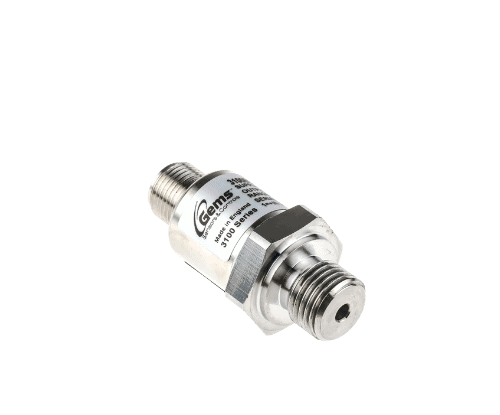

O que é a série 3100/3200 e para que serve
Os transdutores de pressão das séries 3100 e 3200 da Gems Sensors and Controls transformam a pressão de um fluido em um sinal elétrico contínuo que o CLP, o inversor ou o controlador conseguem ler. Com esse sinal, o sistema mostra a pressão em tela, controla bombas e compressores, protege equipamentos contra sobrepressão e registra o histórico do processo.
As duas séries têm todas as partes molhadas em aço inox e uma seleção ampla de conexões de pressão, conexões elétricas e saídas. A ideia da Gems é ter configurações de linha que atendam a maioria das aplicações sem modificação. As faixas vão de 0 a 100 psi até 0 a 30.000 psi, o equivalente a 7 a 2.200 bar.
Como funciona e o que diferencia o 3100 do 3200
A pressão age sobre um diafragma de aço inox, e a deformação é medida e convertida pela eletrônica interna em um sinal padronizado. A saída é escolhida na hora do pedido: 4 a 20 mA, com alimentação de 10 a 30 Vcc, e saídas em tensão como 0 a 5 V, 1 a 5 V, 0 a 10 V ou 0,5 a 4,5 V ratiométrica. A referência pode ser manométrica, ventilada para a atmosfera, ou selada.
A diferença entre as séries está na resistência a picos:
- 3100: foco em precisão, com erro típico de 0,25% do fundo de escala e pressão de prova de 1,4 a 3 vezes o fundo de escala, conforme a faixa.
- 3200: diafragma mais espesso e um restritor de pressão na entrada. Ele suporta melhor a cavitação e os golpes de pressão, com pressão de prova de 2,5 a 3 vezes o fundo de escala, em troca de um pouco de precisão.
Na prática, o 3100 atende a maioria das medições de processo, e o 3200 é o escolhido para hidráulica com válvulas de ação rápida, bombas de pistão e sistemas em que a pressão sobe de forma brusca.
Aplicações
- Unidades hidráulicas e prensas, com o 3200 nos circuitos sujeitos a picos.
- Compressores e redes de ar comprimido.
- Pressão de óleo lubrificante em grupos geradores, aplicação descrita pela própria Gems.
- Sistemas de bombeamento e de água.
- Máquinas móveis e equipamentos OEM que pedem um sensor compacto em inox.
Para entender quando usar um transdutor e quando basta um pressostato, leia a diferença entre pressostato e transdutor de pressão e veja a página de transdutor de pressão.
Como escolher
- Faixa: escolha o fundo de escala acima da pressão máxima de trabalho, com folga para os picos.
- Série: 3100 para precisão; 3200 quando há cavitação ou golpes de pressão.
- Saída: a que a entrada analógica do controlador aceita, e a alimentação disponível.
- Referência: manométrica para a maioria dos casos; selada para faixas altas ou ambientes em que o respiro não é desejado.
- Conexões: a rosca do processo e o tipo de conector ou cabo.
O código completo do 3100 e do 3200 reúne série, faixa, referência, conexões e saída. A Gems não publica uma tabela única para decodificar todos os trechos, e por isso a equipe confere cada código com o fabricante. A Comander já atende vários deles, como o 3100B0045G1G9000 e o 3200B0250S058R00.
Ao adquirir Transdutores de Pressão Série 3100-3200 Gems na Comander, você conta com:
A Comander é distribuidor oficial da Gems Sensors and Controls em São Paulo. A equipe lê o código da etiqueta, confere faixa, saída e rosca com a sua aplicação e indica a série certa antes da cotação. O atendimento é pelo WhatsApp, a compra tem garantia de 1 ano e o envio sai em até 24 h para produtos em estoque. Para pontos em que basta um contato de pressão, veja o pressostato PS61 e a linha de sensores de pressão.
Mande pelo WhatsApp o código ou uma foto da etiqueta do transdutor e receba a cotação da série 3100/3200.
