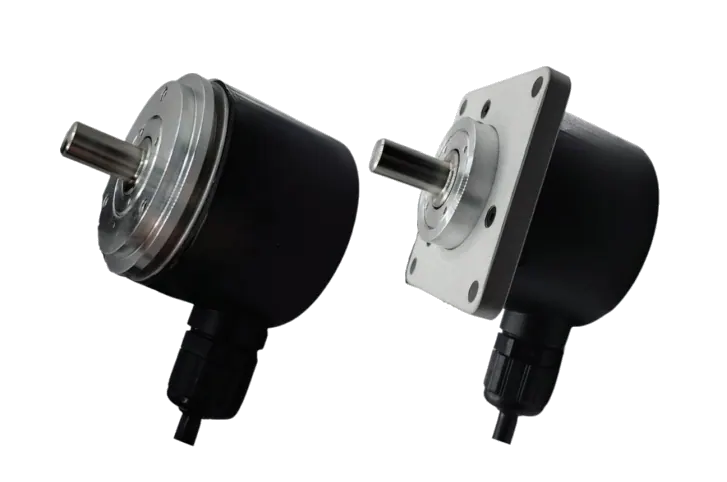

O que é o encoder B58X
Ele transforma o giro de um eixo em pulsos elétricos, em dois canais em quadratura (A e B), para o CLP, o contador ou o inversor medirem velocidade, posição, comprimento ou sentido de giro.
O que ele oferece
- Até 1.024 pulsos por volta, com saída HTL de 5 a 26 Vcc ou TTL de 5 Vcc, em line driver de até 40 mA;
- proteção elétrica contra inversão de polaridade, curto-circuito entre saídas e sobretensão, que evita a perda do encoder por erro de ligação;
- IP67 e faixa de 0 a 100 °C, com resistência a choque de 100 G e vibração de até 20 G;
- três opções de flange: synchro (base 2), clamping (base 3) ou base 3 com flange quadrada;
- cabo e conector sob medida: prensa-cabo lateral, cabo de 0,1 a 30 m e ponta sem plug, com conector Deutsch de 3 pinos ou Delphi de 3 pinos.
Como montar o código
O código do B58X tem oito partes: modelo, resolução, flange, eixo, saída, conexão, comprimento do cabo e plug. Um exemplo do catálogo: B58X 0512 SABA 1N é o B58X de 512 PPR, flange base 2, eixo sólido de 10 mm, saída HTL de 5 a 26 Vcc, prensa-cabo lateral, 1,5 m de cabo e conector Deutsch macho de 3 pinos.
O B58X0360SABA3P, por exemplo, é a versão de 360 PPR com saída HTL, 3 m de cabo e conector Delphi de 3 pinos, usada como sensor de rotação em plantadeiras.
Onde o B58X é usado
- Medição de velocidade e posição em máquinas industriais;
- sensor de rotação em máquinas agrícolas, com conector Deutsch ou Delphi;
- contagem de comprimento com roda de medição, ligado a contador ou CLP;
- troca de encoders de 58 mm com eixo de 10 mm de outras marcas.
Por que comprar o B58X na Comander
A Comander Automação é distribuidor oficial Dynapar em São Paulo. A equipe técnica confere com você a resolução, a saída, a flange e o conector antes da cotação. O atendimento é pelo WhatsApp, com garantia de 1 ano contra defeito de fabricação e envio em até 24 h para produtos em estoque. Para encoders de resolução mais alta, veja o B58N, e os outros modelos em encoders.
Mande pelo WhatsApp o código da etiqueta do encoder que está na máquina, ou a resolução, a saída e o conector que você precisa. A equipe confere e devolve a cotação.
