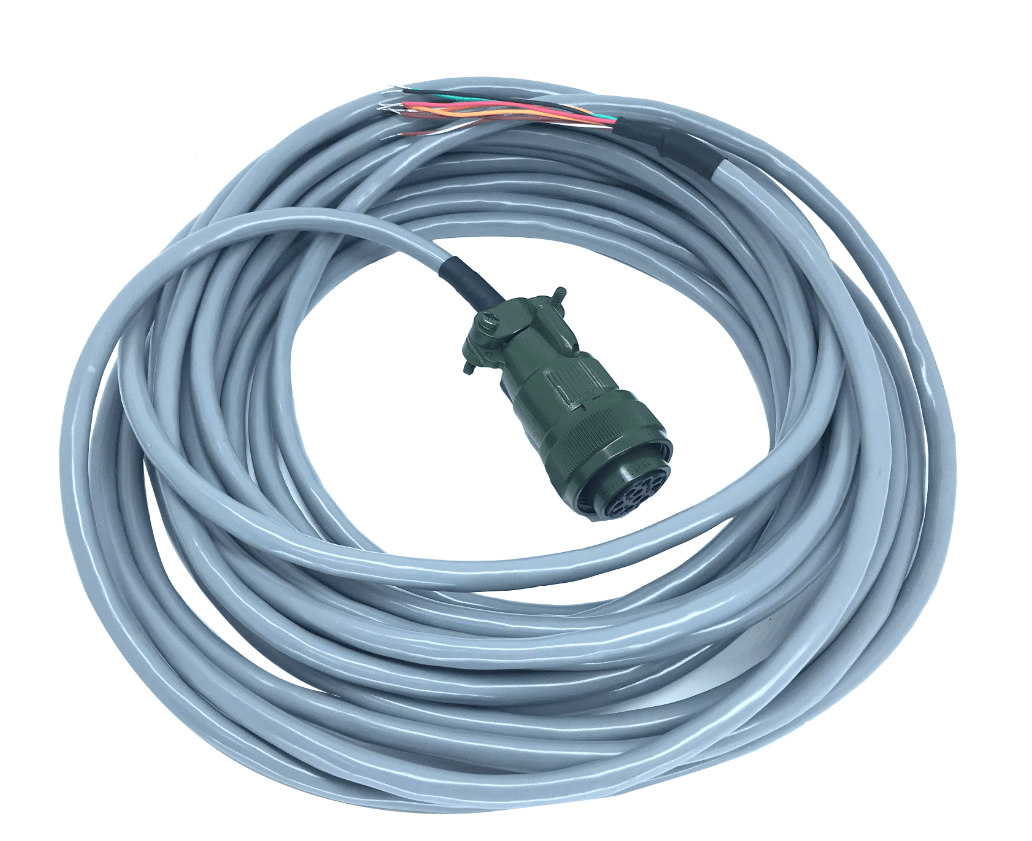

Chicote para Encoders (cabo com conector)

O chicote para encoders é o cabo que leva o sinal do encoder até o drive, o CLP ou o contador, já com os conectores montados nas pontas. A Dynapar fabrica esse conjunto no Brasil, em Barueri (SP), a partir de um configurador próprio: cada parte do chicote vira uma letra ou um número no código, e o resultado sai pronto para ligar, sem emenda nem crimpagem em campo. A Comander é distribuidor oficial Dynapar e monta o código certo para o seu encoder, seja ele novo ou de reposição.

  • Fabricado no Brasil pela Dynapar (fábrica em Barueri/SP)
  • Produto original, de distribuidor oficial
  • Envio em até 24 h para produtos em estoque
  • Garantia de 1 ano
Solicite Cotação via WhatsApp
Chicote para Encoders (cabo com conector)

Solicite Cotação: Chicote para Encoders

Agiliza o orçamento

Você recebe uma cópia do pedido por e-mail.

Atendimento técnico

Precisa do Chicote para Encoders? Fale com a equipe.

Cotação sem compromisso, pelo WhatsApp ou por telefone.

  1. 1
    Mande o código ou a fotoda etiqueta, do modelo ou da aplicação
  2. 2
    A equipe confereo código e a aplicação antes de cotar
  3. 3
    Cotação e envioem até 24 h para produtos em estoque, com garantia de 1 ano

O chicote para encoders é o cabo que leva o sinal do encoder até o drive, o CLP ou o contador, já com os conectores montados nas pontas. A Dynapar fabrica esse conjunto no Brasil, em Barueri (SP), a partir de um configurador próprio: cada parte do chicote vira uma letra ou um número no código, e o resultado sai pronto para ligar, sem emenda nem crimpagem em campo. A Comander é distribuidor oficial Dynapar e monta o código certo para o seu encoder, seja ele novo ou de reposição.

Para que serve um chicote pronto

Boa parte das falhas de leitura de um encoder não está no encoder. Está no cabo: malha mal aterrada, fio trocado no conector, emenda que oxidou ou cabo comum passando ao lado de cabos de potência. Um chicote de fábrica resolve isso de uma vez. Os fios seguem sempre o mesmo código de cores, a pinagem bate com a do encoder e o comprimento é exato, o que evita sobra enrolada dentro do painel.

Ele serve para:

  • ligar encoders Dynapar com conector M23, militar, DIN de 8 pinos, DB9 ou DB15 ao equipamento de leitura;
  • trocar um cabo danificado sem mexer no encoder;
  • fazer extensões entre dois conectores, com macho de um lado e fêmea do outro;
  • comprar só o conector avulso ou só o cabo, cortado no comprimento pedido.

Como funciona e os diferenciais

O cabo tem 10 vias e vem em duas versões. A cinza é a de uso geral, para 0 a 70 °C. A branca é a de temperatura estendida, de -40 a 105 °C, para fornos, áreas externas e máquinas que esquentam. O comprimento vai de 10 cm a quase 1 km, em passos de 10 cm.

Nos conectores M23 dá para escolher o inserto (fêmea ou macho, com rosca no sentido horário ou anti-horário) e o corpo (rosca interna ou externa). Existe ainda a opção com o conector complementar já montado, útil quando o chicote precisa encaixar em outro cabo. Nos conectores militar, DIN, DB9 e DB15 a escolha é só entre macho e fêmea. Quando uma das pontas não leva conector, ela sai com os fios decapados no padrão da fábrica ou com corte reto.

Para algumas configurações, a Dynapar Brasil oferece prazo expresso de fabricação. A equipe da Comander confirma na cotação se o seu código entra nessa condição.

Aplicações

  • encoders incrementais como o B58N e o HS35N;
  • encoders de motores, bobinadeiras, prensas e esteiras;
  • máquinas de embalagem, gráficas e linhas de corte;
  • reposição de cabo em manutenção corretiva, sem trocar o sensor.

Como ler o código

O código começa com CH e segue a ordem do cabo, de uma ponta à outra:

ParteCampoOpções
Conector 1TipoA M23, B militar, C DIN de 8 pinos, D DB9, E DB15, 0 decapagem padrão, 1 corte reto
Conector 1Insertono M23: F fêmea horário, G fêmea anti-horário, M macho horário, N macho anti-horário; nos demais: F fêmea, M macho; na decapagem: 0
Conector 1Corpo (M23)A rosca interna, B rosca externa, D rosca interna com complementar, E rosca externa com complementar; nos demais: 0
Conector 1Pinagem1, 2, 3 ou N, conforme o conector; 0 na decapagem
CaboComprimento4 dígitos: três de metros e um de decímetros
CaboTipoB branco estendido, C cinza comum, 0 sem cabo
Conector 2Tipo, inserto, corpo e pinagemas mesmas opções do conector 1

O exemplo do datasheet, CH AFA1 0013C ANE2, é um chicote com M23 fêmea horário de rosca interna e pinagem 1 numa ponta, 1,3 m de cabo cinza e, na outra, M23 macho anti-horário de rosca externa com o complementar e pinagem 2. Os chicotes mais procurados pelo código estão na tabela "Os part numbers mais procurados" desta página, com o resumo de cada um; a leitura campo a campo está na página de cada código. Letra que a tabela pública não traz é especial de fábrica: a equipe confere pelo código e pela aplicação.

Cabos e chicotes com código usado em equipamentos SEW

Os códigos 300302-SEW3010, 9874127 e 9878874 são de cabos e chicotes de encoder usados em equipamentos SEW. Eles não seguem o configurador CH: mande o código, a foto dos dois conectores e o comprimento, e a equipe confere a pinagem e indica o chicote Dynapar montado sob código, com a compatibilidade confirmada antes da cotação. SEW é marca do seu titular; o código aparece aqui só para identificar a peça.

Ao adquirir Chicote para Encoders (cabo com conector) na Comander, você conta com:

  • distribuidor oficial Dynapar, com produto original;
  • a equipe confere a pinagem do encoder e o conector do equipamento antes da cotação;
  • garantia de 1 ano;
  • envio em até 24 h para produtos em estoque;
  • mais de 30 anos de experiência dos fundadores em automação industrial.

Precisa de um chicote? Mande pelo WhatsApp o código do cabo, a foto da etiqueta do encoder ou uma foto dos dois conectores, com o comprimento que você precisa. A equipe monta o código e devolve a cotação.
