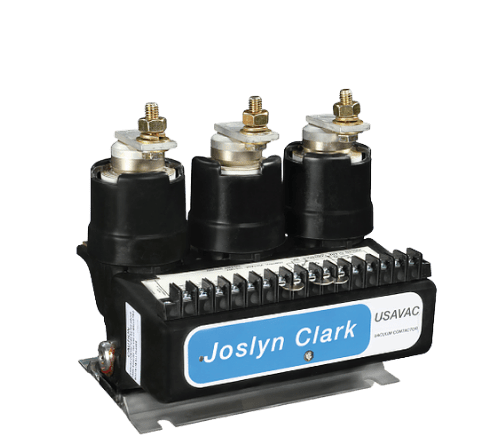

Contator a Vácuo VC Joslyn-Clark

O VC é o contator a vácuo USAVAC da Joslyn Clark para baixa e média tensão, de 200 V a 3.600 V. Ele manobra motores e transformadores trifásicos com o arco extinto dentro de ampolas de vácuo, em três tamanhos de corrente: 160, 320 e 600 A. A Comander é distribuidor oficial Joslyn Clark e atende o VC em painel novo, na troca de um contator antigo e na reposição do módulo de controle.

  • Produto original, de distribuidor oficial
  • Envio em até 24 h para produtos em estoque
  • Garantia de 1 ano
Solicite Cotação via WhatsApp
Contator a Vácuo VC Joslyn-Clark

Solicite Cotação: Contator VC Joslyn-Clark

Agiliza o orçamento

Você recebe uma cópia do pedido por e-mail.

Atendimento técnico

Precisa do Contator VC Joslyn-Clark? Fale com a equipe.

Cotação sem compromisso, pelo WhatsApp ou por telefone.

  1. 1
    Mande o código ou a fotoda etiqueta, do modelo ou da aplicação
  2. 2
    A equipe confereo código e a aplicação antes de cotar
  3. 3
    Cotação e envioem até 24 h para produtos em estoque, com garantia de 1 ano

O VC é o contator a vácuo USAVAC da Joslyn Clark para baixa e média tensão, de 200 V a 3.600 V. Ele manobra motores e transformadores trifásicos com o arco extinto dentro de ampolas de vácuo, em três tamanhos de corrente: 160, 320 e 600 A. A Comander é distribuidor oficial Joslyn Clark e atende o VC em painel novo, na troca de um contator antigo e na reposição do módulo de controle.

Para que serve

O VC comanda a partida e a parada de motores e a ligação de transformadores em instalações de força. A linha tem também a versão reversível: a Joslyn Clark cita, por exemplo, um contator de reversão de 1.500 V e 320 A para inverter o sentido de giro do motor. Os mercados típicos da marca são a mineração, o cimento, o petróleo e gás, o HVAC, os data centers e a energia eólica.

Como funciona

O VC é modular. Cada polo é um conjunto de fase com uma ampola de vácuo, que guarda os contatos de força. Quando eles se separam, o arco se apaga rápido porque não há ar para mantê-lo, e a corrente de chopping fica em 0,9 A. Os contatos de força são autoajustáveis.

O módulo de controle reúne a bobina, o retificador, o circuito economizador e os contatos auxiliares, ligados a uma régua de bornes. Ele sai inteiro do contator, o que permite trocar por um módulo reserva e testar o antigo na oficina. O contator monta e desmonta sem ferramentas.

Diferenciais

  • acesso pela frente para inspeção e manutenção;
  • montagem em qualquer plano, no caso do contator sozinho;
  • operação silenciosa e módulo de controle de baixo consumo;
  • isolação completa entre fases;
  • contatos auxiliares protegidos contra poeira e violação;
  • construção compacta, leve e robusta.

Especificações elétricas

Os dados da folha do fabricante para cada corrente nominal:

Dado160 A320 A600 A
Corrente de estabelecimento1.600 A3.200 A6.000 A
Capacidade de interrupção4.400 A5.000 A6.000 A
Corrente de curta duração (1 s)5.000 A7.000 A9.000 A
Potência de fechamento950 VA por 17 ms950 VA por 17 ms1.900 VA por 17 ms
Potência de retenção9 VA9 VA18 VA
Transformador de comando recomendado250 VA250 VA500 VA
Peso5,45 kg5,45 kg11 kg

No modelo de 3.600 V, a folha dá BIL de 45 kV e interrupção de 4.000 A. A rigidez dielétrica é de 6.000 V por 1 minuto em cada ampola. A bobina opera de 25% abaixo a 10% acima da tensão nominal. Em média, o contator fecha com até 75% dessa tensão e só solta quando ela cai a 70% ou menos. Nas bobinas de corrente alternada, o contator traz dois conjuntos de contatos auxiliares reversíveis.

Como ler o código

O manual da Joslyn Clark divide o número de catálogo em partes: VC77 (contator a vácuo), U (aberto, sem invólucro), 03 (três polos), o dígito da corrente (4 para 160 A, 5 para 320 A e 6 para 600 A) e a tensão (15 para 1.500 V e 36 para 3.600 V). Depois do hífen vem a bobina.

Tensão160 A320 A600 A
1.500 VVC77U03415VC77U03515VC77U03615
3.600 VVC77U03436VC77U03536VC77U03636

A folha de dados e o manual não dão a bobina do mesmo jeito:

SufixoFolha de dadosManual
-76110/120 Vca, 50/60 Hz120 Vca
-26220/240 Vca, 50/60 Hz240 Vca
-11não traz110 Vca
-22não traz220 Vca
-125125 Vcc125 Vcc

Para 250 Vcc, a folha dá o sufixo -150 e o manual, -250. Por isso a equipe confere a tensão da bobina pela etiqueta. Na tabela "Os part numbers mais procurados" desta página, cada código tem o resumo do que ele diz; a leitura campo a campo está na página de cada código.

Para até 1.500 V em tamanhos NEMA, veja o CV; para até 7,2 kV, o MVC; para mineração em 1.140 V, o 1140. Todos estão em contatores a vácuo.
