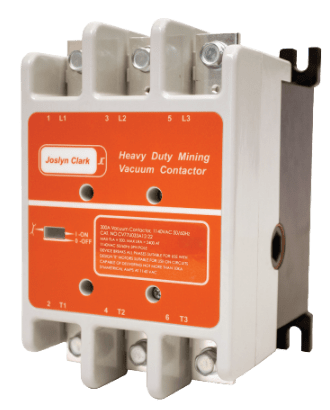

O 1140 é o contator a vácuo de serviço pesado da Joslyn Clark para 1.140 V. A fabricante o desenvolveu para as necessidades da mineração, com área de montagem reduzida e a robustez que o equipamento de mina pede. A Comander é distribuidor oficial Joslyn Clark e atende o 1140 em máquina nova e na reposição.
Para que serve
O 1140 faz a partida e a manobra de motores em equipamento de mineração: máquinas de lavra por longwall, mineradores contínuos, transportadores, centros de força e equipamentos ligados a eles. Nesses lugares, o espaço no painel é curto, há poeira e vibração, e a parada de uma máquina segura a produção. No contator a vácuo, o arco se apaga dentro da ampola selada, e a vida elétrica chega a 1.000.000 de manobras na corrente nominal, em regime AC3.
Como funciona e diferenciais
Cada polo tem uma ampola de vácuo com os contatos de força. Os contatos auxiliares ficam num módulo de controle que sai inteiro do contator para a troca; a bobina é outra peça de reposição, que segue o sufixo -11 ou -22. Os pontos que a Joslyn Clark destaca:
- projeto para as normas IEC 60947-4, CSA C22.2 e UL508;
- construção de mineração para serviço pesado;
- indicador visual de ligado e desligado;
- indicador visual de desgaste dos contatos;
- terminais de linha e de carga com parafusos sextavados;
- montagem em qualquer plano, com acesso pela frente;
- 2 NA e 2 NF de série, com opção de 4 NA e 4 NF.
Na instalação, o manual pede que, fora da posição horizontal, o contator fique com o topo para cima (com a etiqueta na posição de leitura) e que a fixação não empene a estrutura do mecanismo; numa superfície torcida, use calços. Uma torção apreciável desencontra as fases no fechamento e pode aumentar a tensão de comando necessária para fechar.
Dados elétricos
| Dado | Valor |
|---|---|
| Corrente de estabelecimento | 3.000 A |
| Corrente de corte | 2.400 A |
| Capacidade de interrupção | 3.000 A |
| Corrente de curta duração | 10.000 A (50 ms), 6.000 A (1 s) e 2.400 A (10 s) |
| Rigidez dielétrica | 6.000 V por 1 minuto em cada ampola |
| Potência de fechamento | 1.680 VA por menos de 100 ms |
| Potência de retenção | 3,6 VA |
| Faixa de operação da bobina | 30% abaixo a 25% acima da tensão nominal |
| Fechamento e abertura, em média | fecha com até 75% da tensão nominal e solta com 70% ou menos |
| Choque e vibração | 2 G de 10 a 50 Hz e choque de 30 G |
| Altitude | até 2.000 m |
| Peso | 7,71 kg |
Como ler o código
O 1140 tem um só número de catálogo, CV77U033A12, seguido do sufixo da bobina. O manual chama a série de CV-1140, mas ela não é o CV de tamanhos NEMA: é a série 1140, com folha de dados própria. Segundo o manual, -11 é a bobina de 110/120 Vca e -22 a de 220/240 Vca, ambas de 50/60 Hz. O final -A22, quando aparece, indica o módulo com 4 NA e 4 NF. Na tabela "Os part numbers mais procurados" desta página, cada código tem o resumo do que ele diz; a leitura campo a campo está na página de cada código.
Para tensões maiores, veja o VC, de até 3,6 kV, e o MVC, de até 7,2 kV. A linha completa está em contatores a vácuo.
