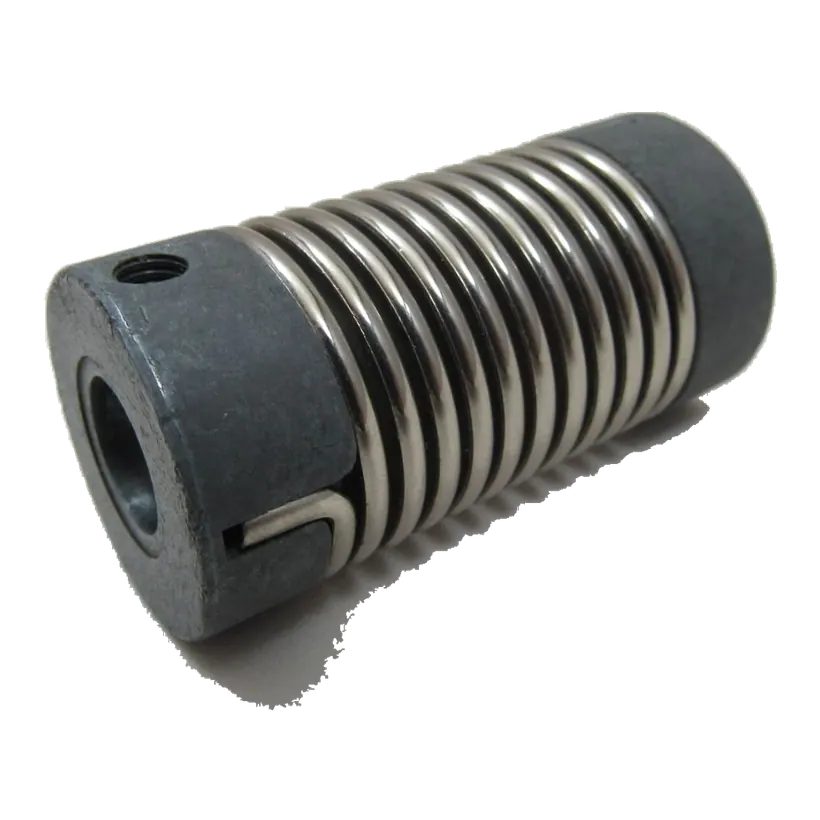

O que é o acoplamento 300301-516
Ele liga o eixo do encoder ao eixo do motor ou da máquina e transmite o giro sem forçar o encoder. Serve para encoders de qualquer marca.
Por que usar um acoplamento
O eixo do encoder e o eixo da máquina nunca ficam perfeitamente alinhados. Sem acoplamento, o desalinhamento, a vibração e a carga da máquina passam direto para os rolamentos do encoder, que se desgastam antes da hora. O acoplamento de mola:
- compensa o desalinhamento de até ±1,2 mm radial, ±1 mm axial e ±8° angular;
- reduz a vibração que chega ao encoder;
- não força os rolamentos do motor, do mancal e do encoder;
- liga eixos de medidas diferentes, por exemplo 10 mm no encoder e 12 mm na máquina.
É uma peça simples e de baixo custo que prolonga a vida do encoder e evita parada de máquina.
Medidas e códigos
O acoplamento tem 26 mm de diâmetro e 51,5 mm de comprimento, com bucha de zamak e mola de aço-mola niquelado. A Dynapar faz os furos de 6 a 16 mm. Os códigos de catálogo são:
- 300301-516-1: 6 mm e 6 mm;
- 300301-516-2: 10 mm e 10 mm;
- 300301-516-3: 12 mm e 12 mm;
- 300301-516-4: 10 mm e 12 mm.
Outras combinações de furo saem sob consulta. A rotação máxima é de 3.000 RPM e o torque máximo de 30 N.cm.
Como escolher
Para cotar, a equipe precisa do diâmetro do eixo do encoder e do diâmetro do eixo da máquina, e da rotação de trabalho. Acima de 3.000 RPM, ou quando a aplicação pede isolamento elétrico entre os eixos, a Dynapar tem o acoplamento elástico isolado, de alumínio e plástico especial, que vai até 4.200 RPM.
Por que comprar na Comander
A Comander Automação é distribuidor oficial Dynapar em São Paulo. A equipe confere as medidas dos eixos e cota o acoplamento junto com o encoder, quando for o caso. O atendimento é pelo WhatsApp, com garantia de 1 ano contra defeito de fabricação e envio em até 24 h para produtos em estoque. Veja os encoders em encoders e as outras linhas em Dynapar.
Mande pelo WhatsApp os diâmetros dos dois eixos e a rotação da máquina. A equipe confere e devolve a cotação.
