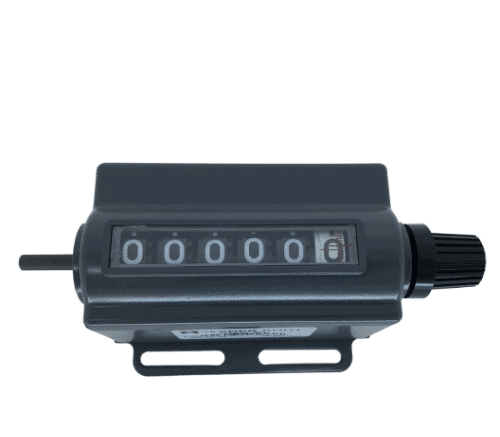

Contador de Voltas e Metros Série 1669 – Visicounter

O Veeder-Root 1669 Visicounter é o contador mecânico de voltas e de metros da família Visicounter. O eixo da máquina, ou uma roda de medição apoiada no material, gira o eixo do contador, e o display soma as voltas ou o comprimento sem energia, sem sensor e sem fiação. É o irmão do contador de golpes 1667: a mesma caixa robusta, feita para poeira, umidade, óleo, graxa, choque e vibração, dentro ou fora do galpão. A Comander é distribuidor oficial Veeder-Root e atende o 1669 em máquina nova e na reposição.

  • Produto original, de distribuidor oficial
  • Envio em até 24 h para produtos em estoque
  • Garantia de 1 ano
Solicite Cotação via WhatsApp

Solicite Cotação: Contador Série 1669

Agiliza o orçamento

Você recebe uma cópia do pedido por e-mail.

Atendimento técnico

Precisa do Contador Série 1669? Fale com a equipe.

Cotação sem compromisso, pelo WhatsApp ou por telefone.

  1. 1
    Mande o código ou a fotoda etiqueta, do modelo ou da aplicação
  2. 2
    A equipe confereo código e a aplicação antes de cotar
  3. 3
    Cotação e envioem até 24 h para produtos em estoque, com garantia de 1 ano

O Veeder-Root 1669 Visicounter é o contador mecânico de voltas e de metros da família Visicounter. O eixo da máquina, ou uma roda de medição apoiada no material, gira o eixo do contador, e o display soma as voltas ou o comprimento sem energia, sem sensor e sem fiação. É o irmão do contador de golpes 1667: a mesma caixa robusta, feita para poeira, umidade, óleo, graxa, choque e vibração, dentro ou fora do galpão. A Comander é distribuidor oficial Veeder-Root e atende o 1669 em máquina nova e na reposição.

Destaques

  • Caixa para ambiente severo. Zamak fundido na caixa, base de aço e eixo de aço chapeado. Rodas e pinhões internos de resina acetal.
  • Leitura fácil. Dígitos de 8,8 mm de altura, brancos sobre fundo preto, em 5 ou 6 posições conforme a versão.
  • Reset rápido. Botão lateral rotativo; na versão de 5 dígitos, o reset é feito pelo eixo de acionamento passante.
  • Sem manutenção. O mecanismo dispensa lubrificação, e o eixo aceita as rodas de medição padrão da marca.

Como funciona

O 1669 soma uma contagem a cada número definido de voltas do eixo de acionamento. O torque necessário é baixo, de 0,7 N·cm, e a velocidade máxima é de 1.500 RPM na versão de voltas de 5 dígitos e de 500 RPM nas versões de voltas de 6 dígitos.

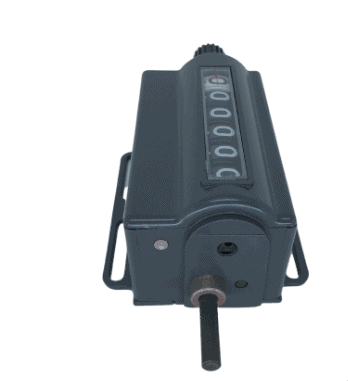

Na versão de metros, o eixo recebe uma roda de 97 mm de diâmetro, recartilhada (15537-510) ou revestida de borracha (300301-625), vendida à parte. A roda apoia no tecido, no fio, no cabo ou na chapa, e o contador indica o comprimento que passou. A recomendação de aplicação do fabricante pede três cuidados:

  • Alinhamento. Uma inclinação de 10° faz o contador marcar 1,5% a menos e gasta a roda.
  • Apoio. A roda deve ficar perpendicular ao material e, de preferência, numa parte plana. Num cilindro, o centro da roda fica na vertical do centro do cilindro.
  • Aferição. O diâmetro nominal da roda é de 97,00 mm ±0,12 mm, e a roda deve ser aferida de tempos em tempos.

Aplicações

  • indústria têxtil, de fios e de cabos, para medir o comprimento produzido;
  • misturadores de cimento, equipamentos de pavimentação e de construção civil;
  • fornos e máquinas agrícolas;
  • eixos de máquinas em que é preciso registrar as voltas sem painel elétrico.

Para medir metros com dois eixos e roda de 1/3 m, veja o Visicounter 1953. Para contar golpes de alavanca, o par do 1669 é o Visicounter 1667. As rodas estão em rodas para contadores mecânicos, e mais opções em contador de metros e contador de voltas.

Como ler o código

O código do 1669 segue o mesmo padrão do 1667 no catálogo: 1669, a posição, o número de dígitos e, depois do hífen, a versão.

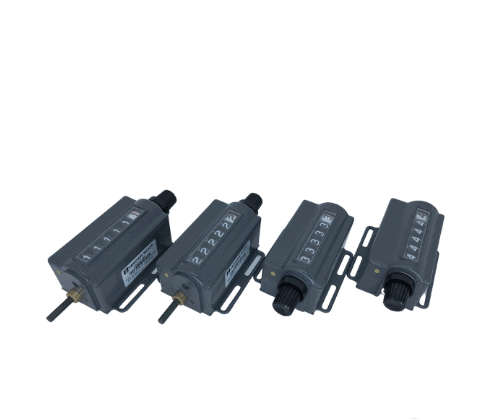

  • Posição (1 a 4): o lado do eixo e o sentido de giro que soma. 1 é eixo à esquerda com giro horário, 2 é eixo à esquerda com giro anti-horário, 3 é eixo à direita com giro anti-horário e 4 é eixo à direita com giro horário.
  • Dígitos: 5 ou 6.
  • Versão: -901 é metros; -900 é voltas na proporção 1:10; -905 é voltas na proporção 0,2:1; -005 (e -004 na posição 1) é voltas na proporção 1:1.

Para montar o contador de metros do outro lado do material, o fabricante orienta pedir o contador com o giro invertido. Na tabela "Os part numbers mais procurados" desta página, cada código tem o resumo do que ele diz; a leitura campo a campo está na página de cada código.

Part numbers

VersãoPosição 1Posição 2Posição 3Posição 4
Metros, 6 dígitos, 0,1 m166916-901166926-901166936-901166946-901
Voltas, 5 dígitos, 1:10, até 1.500 RPM166915-900166925-900166935-900166945-900
Voltas, 6 dígitos, 1:10, décimos de volta, até 500 RPM166916-900166926-900166936-900166946-900
Voltas, 6 dígitos, 0,2:1, até 500 RPM166916-905166926-905166936-905166946-905
Voltas, 6 dígitos, 1:1, até 500 RPM166916-004166926-005166936-005166946-005

A Comander também atende códigos do 1669 que não estão nessa tabela, como 166916-006, 166916-906, 166926-906AM, 166935-902, 166936-901-RR, 166936-911, 166945-903, 166945-904 e 166946-901-RR. A equipe confere a versão de cada um pela etiqueta antes da cotação.

Ao adquirir Contador de Voltas e Metros Série 1669, Visicounter na Comander, você conta com:

  • Distribuidor oficial Veeder-Root: produto original, com a procedência do fabricante.
  • Atendimento técnico: a equipe confere a posição do eixo, a versão, a proporção e a roda antes de cotar.
  • WhatsApp: contato direto com a Comander.
  • Garantia de 1 ano e envio em até 24 h para produtos em estoque.

Vai trocar um 1669 ou medir metros numa máquina nova? Mande o código completo ou a foto da etiqueta no WhatsApp, com o lado em que o eixo fica, e a Comander responde com a cotação.
